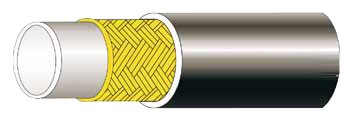

Hidraulika EN 853 1SN

	ID	R.O.D.	O.D.	BAR	Pritisak pucanja	Radijus krivljenja	KG
DN	mm	mm	mm	bar	bar	mm	g/m
5	4.8	9.5	11.5	250	1000	89	195
6	6.4	11.2	13.2	225	900	100	235
8	7.9	12.8	14.8	215	850	114	270
10	9.5	15.1	17.1	180	720	127	340
12	12.7	18.1	20.1	160	640	178	410
16	15.9	21.3	23.3	130	520	200	510
19	19.0	25.3	27.3	105	420	240	620
25	25.4	33.1	35.1	88	350	300	930
31	31.8	40.6	43.3	63	250	419	1250
38	38.1	47.0	49.7	50	200	500	1600



PREFORMANSE
PRIMENA: Linije slabog i srednjeg pritiska, povratne linije	CEV: Otporna na sinteticka ulja
KONTINUIRANO KORIŠĆENJE: -40°C / +100°C	OJAČANJE: Jedna čelična pletenica
MAKSIMALNA TEMPERATURA KORIŠĆENJA: +125°C	OMOTAČ: Tekstilna pletenica otporna na spoljašnja sintetička ulja
PREPORUČENE TEČNOSTI: mineralna ulja, biljna ulja, na bazi glukoze i poluglukoze, sintetička ulja, voda, dizel gorivo.	VAŽEĆE SPECIFIKACIJE: EN 853 1SN - SAE 100R1AT - DIN 20022 1SN

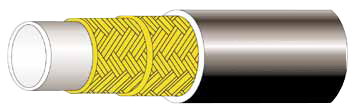

Hidraulika EN 853 2SN

	ID	R.O.D.	O.D.	BAR	Pritisak pucanja	Radijus krivljenja	KG
DN	mm	mm	mm	bar	bar	mm	g/m
5	4.8	11.3	13.3	415	1650	89	315
6	6.4	12.7	14.7	400	1600	100	360
8	7.9	14.3	16.3	350	1400	114	400
10	9.5	16.7	18.7	330	1320	127	510
12	12.7	19.8	21.8	275	1100	178	620
16	15.9	23.0	25.0	250	1000	200	715
19	19.0	27.0	29.0	215	860	240	955
25	25.4	34.8	36.8	165	650	300	1320
31	31.8	44.3	47.0	125	500	419	1965
38	38.1	50.7	53.4	90	360	500	2265



PREFORMANSE
PRIMENA: Linije srednjeg i visokog pritiska	CEV: Otporna na sinteticka ulja
KONTINUIRANO KORIŠĆENJE: -40°C / +100°C	OJAČANJE: Dve jake čelične pletenice
MAKSIMALNA TEMPERATURA KORIŠĆENJA: +125°C	OMOTAČ: Tekstilna pletenica otporna na spoljašnja sintetička ulja
PREPORUČENE TEČNOSTI: mineralna ulja, biljna ulja, na bazi glukoze i poluglukoze, sintetička ulja, voda, dizel gorivo.	VAŽEĆE SPECIFIKACIJE: EN 853 2SN - SAE 100R2AT - DIN 20022 2SN

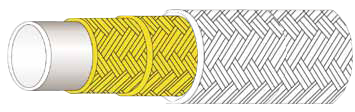

Hidraulika SAE 100 R3

	ID	R.O.D.	O.D.	BAR	Pritisak pucanja	Radijus krivljenja	KG
DN	mm	mm	mm	bar	bar	mm	g/m
4	4.8		13.9	103	414	75	275
6	6.4		15.5	86	345	75	395
8	7.9		18.7	83	331	100	445
10	9.5		20.2	79	315	100	480
12	12.7		25.0	70	280	125	635
16	15.9		28.2	60	241	140	810
19	19.0		32.8	52	210	150	945
25	25.4		38.7	39	158	203	1120
32	31.8		45.2	26	103	254	1450



PREFORMANSE
PRIMENA: Linije niskog pritiska, povratne linije	CEV: Otporna na sinteticka ulja
KONTINUIRANO KORIŠĆENJE: -40°C / +100°C	OJAČANJE: Dve jake čelične pletenice
MAKSIMALNA TEMPERATURA KORIŠĆENJA: +125°C	OMOTAČ: Čelična pletenica
PREPORUČENE TEČNOSTI: mineralna ulja, biljna ulja, na bazi glukoze i poluglukoze, sintetička ulja, voda, dizel gorivo.	VAŽEĆE SPECIFIKACIJE: EN 854 R3 - SAE 100 R3

Hidraulika SAE 100 R3

	ID	R.O.D.	O.D.	BAR	Pritisak pucanja	Radijus krivljenja	KG
DN	mm	mm	mm	bar	bar	mm	g/m
6	6.4		17.8	450	1800	150	615
10	9.5		21.4	445	1780	180	780
13	12.7		24.6	415	1660	230	930
16	15.9		28.2	350	1400	250	1150
20	19.1		32.2	350	1400	300	1580
25	25.4		39.7	280	1120	340	2040
32	31.8		50.3	210	840	460	3320
40	38.1		56.7	185	740	560	3700
50	50.8		70.6	165	660	660	5140

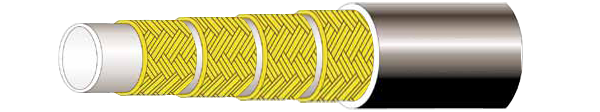

PREFORMANSE
PRIMENA: Linije vrlo visokog pritiska	CEV: Otporna na sinteticka ulja
KONTINUIRANO KORIŠĆENJE: -40°C / +100°C	OJAČANJE: Četiri sloja jake čelične pletenice
MAKSIMALNA TEMPERATURA KORIŠĆENJA: +125°C	OMOTAČ: Sintetička guma otporna na ulja, starenje i habanje
PREPORUČENE TEČNOSTI: hidraulične tečnosti, ulja mineralnog porekla, emulzije vode i ulja, vodeni rastvori glikola	VAŽEĆE SPECIFIKACIJE: EN 856 4SP - DIN 22 023 - 4SP

Hidraulika SAE 100 R3

	ID	R.O.D.	O.D.	BAR	Pritisak pucanja	Radijus krivljenja	KG
DN	mm	mm	mm	bar	bar	mm	g/m
20	19.1		32.0	420	1680	280	1720
25	25.4		39.0	380	1520	340	2140
32	31.8		45.0	320	1300	460	2960
40	38.1		53.0	290	1160	560	3200
50	50.8		68.0	250	1000	700	5300



PREFORMANSE
PRIMENA: Linije vrlo visokog pritiska	CEV: Otporna na sinteticka ulja
KONTINUIRANO KORIŠĆENJE: -40°C / +100°C	OJAČANJE: Četiri sloja jake čelične pletenice
MAKSIMALNA TEMPERATURA KORIŠĆENJA: +125°C	OMOTAČ: Sintetička guma otporna na ulja, starenje i habanje
PREPORUČENE TEČNOSTI: hidraulične tečnosti, ulja mineralnog porekla, emulzije vode i ulja, vodeni rastvori glikola	VAŽEĆE SPECIFIKACIJE: EN 856 4SH - DIN 22 023 - 4SH

Priključci za hidraulična creva



Priključci tipa DKOL, DKOL 45° i DKOL 90°
DKOL	DKOL 45°	DKOL 90°
Priključke ovog tipa imamo u dimenzijama od DN 6 do DN 38(40) ili od 1/4" do 1 1/2"



Priključci tipa DKR, DKR 45° i DKR 90°
DKR	DKR 45°	DKR 90°
Priključke ovog tipa imamo u dimenzijama od DN 6 do DN 38(40) ili od 1/4" do 1 1/2"



Priključci tipa DKJ, DKJ 45° i DKJ 90°
DKJ	DKJ 45°	DKJ 90°
Priključke ovog tipa imamo u dimenzijama od DN 6 do DN 38(40) ili od 1/4" do 1 1/2"



Priključci tipa CES, CES 45° i CES 90°
CES	CES 45°	CES 90°
Priključke ovog tipa imamo u dimenzijama od DN 6 do DN 38(40) ili od 1/4" do 1 1/2"



Priključci tipa SFL, SFL 45° i SFL 90°
SFL	SFL 45°	SFL 90°
Priključke ovog tipa imamo u dimenzijama od DN 12 do DN 51(50) ili od 1/2" do 2"



Priključci tipa SFS, SFS 45° i SFS 90°
SFS	SFS 45°	SFS 90°
Priključke ovog tipa imamo u dimenzijama od DN 12 do DN 51(50) ili od 1/2" do 2"



Priključci tipa ORFS, ORFS 45° i ORFS 90°
ORFS	ORFS 45°	ORFS 90°
Priključke ovog tipa imamo u dimenzijama od DN 6 do DN 25 ili od 1/4" do 1"



Čaure
Type 1 SN	Type 2 SN	Type 4 SH
Čaure tipa 1 SN imamo u dimenziji od V1 5 - V1 40, tipa 2 SN od V2 5 - V2 32 i tipa 4 SH od 4 SH 19 - 4 SH 32
